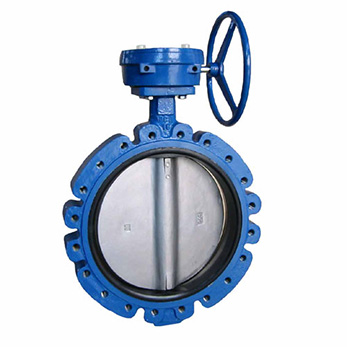

DN350-DN600 蝶阀
适用介质:
淡水，海水，空气，蒸汽，食品，药品，以及各种油类，酸类，碱类，盐类等。
特点:
使用寿命长，密封性能可靠且不需要经常维护。蝶阀的流动特性是截止阀的3倍，是同规格闸阀的75%。蝶阀可实现管路中流体的开关和调节功能，与闸阀和截止阀相比有较好的多功能型。其内件和弹性发作材质的多种选择，是蝶阀在化工领域得到广泛的应用。
蝶阀重量轻，体积小。例如：10”蝶阀的重量和体积分别为10”闸阀的1/9和1/6。所以蝶阀安装简便，并可节省管道系统成本。与金属密封的闸阀和截止阀相比，采用软密封的蝶阀可实现完全气密。蝶阀操作简便，在90°回转范围内即可实现启闭功能。同等规格的蝶阀价格约为闸阀价格的35-40%，同时蝶阀的安装费用也比较低。正确安装的蝶阀具有一定自清洁性，不易因管道内的赃物产生失效。
（1）锥销连接蝶阀
|
|

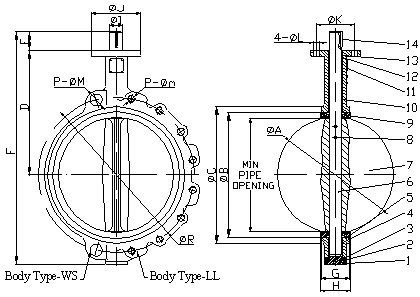

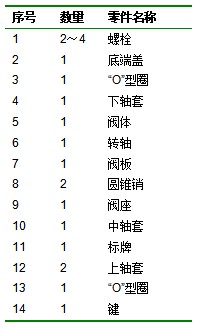

锥销连接蝶阀结构图和零件表
公称压力：PN10/PN16/PN20
（2）半轴无销蝶阀
|
 |

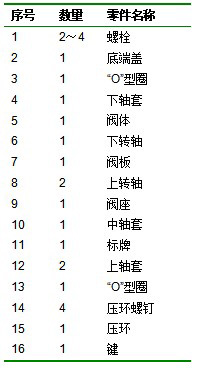

半轴无销蝶阀结构图及零件表
公称压力：PN10/PN16
DN350-DN600蝶阀外形尺寸表
说明：本表中阀门连接法兰尺寸符合BS4504 PN10，传动装置连接法兰尺寸符合ISO5211，除此之外，还满足其他国家法兰连接标准，以及客户要求的特殊连接尺寸。
DN350-DN600 蝶阀重量参考表
