适用介质:
淡水,海水,空气,蒸汽,食品,药品,以及各种油类,酸类,碱类,盐类等。

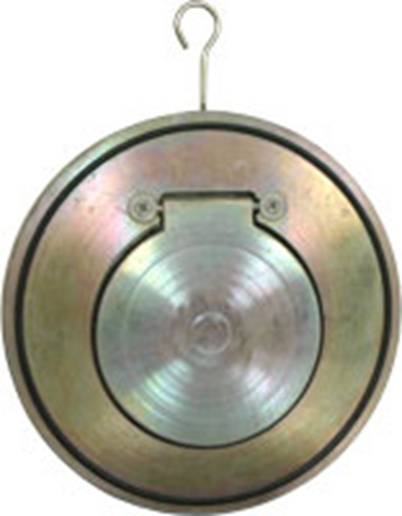

对夹式薄型止回阀概述:
对夹式单板薄型止回阀,是一种超薄形止回阀,它具有结构简单,外形美观、重量轻,安装方便等优点。该阀主要适用于给水系统、石油、化工、冶金等工业部门对有安装空间限制的场所为适用。
规格:DN15-DN400
压力级:PN16
主要材质: 碳钢,不锈钢
|
序号
|
数量
|
零件名称
|
1
|
1
|
吊装环
|
2
|
1
|
阀体
|
3
|
2
|
法兰密封圈
|
4
|
1~2
|
转轴
|
5
|
2
|
螺钉
|
6
|
2
|
垫片
|
7
|
1
|
阀板
|
8
|
1
|
阀座
|
|
公称压力:PN10/PN16
阀体
|
阀板
|
转轴
|
轴套
|
阀座
|
材质
|
材质
|
工作温度(℃)
|
会铸铁
|
球墨铸铁
|
416SS
|
润滑青铜
|
天然橡胶
|
-20℃-+85℃
|
球墨铸铁
|
WCB铸钢
|
431SS
|
高分子材料符合聚四氟乙烯
|
海帕伦
|
-18℃-+135℃
|
WCB铸钢
|
铝青铜
|
316SS
|
316不锈钢复合聚四氟乙烯
|
乙丙橡胶
|
-30℃-+110℃
|
铝青铜
|
不锈钢
|
|
|
氯丁橡胶
|
-7℃-+93℃
|
不锈钢
|
|
|
|
丁腈橡胶
|
-12℃-+82℃
|
|
|
|
|
耐磨橡胶
|
-10℃-+50℃
|
|
|
|
|
氟橡胶
|
-23℃-+150℃
|
|
|
|
|
耐热橡胶
|
-20℃-+150℃
|
|
|
|
|
聚四氟乙烯
|
+10℃-+150℃
|

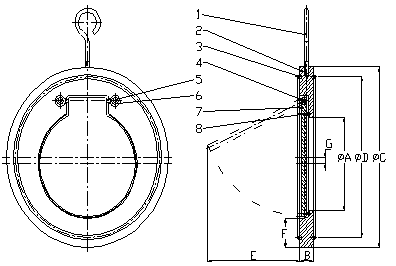

DN15-DN400单板对夹式止回阀结构图及零件列表
阀门规格
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
重量Kgs.
|
英寸
|
毫米
|
1/4
|
15
|
7.5
|
10
|
53
|
38
|
8.6
|
19.8
|
0
|
0.2
|
3/4
|
20
|
10.6
|
11.5
|
63
|
47.5
|
10.3
|
22.5
|
0
|
0.3
|
1
|
25
|
14.7
|
12
|
73
|
55
|
14
|
25
|
0
|
0.4
|
1 1/4
|
32
|
18.8
|
12
|
85
|
63.2
|
19.8
|
27
|
0
|
0.5
|
1 1/2
|
40
|
20
|
16
|
94
|
72
|
28
|
27.5
|
1.5
|
0.9
|
2
|
50
|
25
|
16
|
109
|
86
|
38
|
30.8
|
3.2
|
1.2
|
2 1/2
|
65
|
38
|
16
|
129
|
109
|
46
|
34
|
3.5
|
1.7
|
3
|
80
|
46
|
16
|
144
|
119
|
56
|
37.5
|
3.5
|
2.1
|
4
|
100
|
71
|
16
|
164
|
146
|
75
|
32.5
|
6
|
2.7
|
5
|
125
|
95
|
16
|
195
|
173
|
96
|
34.5
|
8
|
3.8
|
6
|
150
|
114
|
19
|
221
|
197
|
113
|
37.5
|
8
|
5.8
|
8
|
200
|
140
|
28
|
276
|
255
|
151
|
49
|
11
|
13.2
|
10
|
250
|
188
|
32
|
331
|
312
|
195
|
51
|
12.5
|
21.7
|
12
|
300
|
216
|
38
|
386
|
363
|
229
|
57
|
20
|
34.9
|
14
|
350
|
263
|
38
|
446
|
416
|
272
|
67.5
|
16
|
46.6
|
16
|
400
|
305
|
45
|
498
|
467
|
311
|
69.5
|
19
|
68.8
|
说明:本表中阀门连接法兰尺寸符合BS4504 PN10,传动装置连接法兰尺寸符合ISO5211,除此之外,还满足其他国家法兰连接标准,以及客户要求的特殊连接尺寸。
|
